Off Center Fed Dipole for 80-40-20-15-10m

Tassa oiva multibandidipoli HF-alueille. Tavallinen keskeltä syötetty puoliaaltodipoli toimii perustaajuutensa parittomilla monikerroilla. Eli 3.5MHz (80m) puoliaaltodipoli keskeltä syötettynä toimii 3.5MHz, 10.5MHz:lla, 17.5MHz:lla 24.5MHz:lla ja 31.5MHz:lla. Mutta ei esim. 7MHz:lla!

Off Center Fed Dipoli (OCFD), jota myös virheellisesti windomiksi kutsutaan toimii taas parillisilla harmonisillaan. Eli 3.5MHz, 7MHz, 14MHz, 21MHz, 28MHz.

Koska OCFD dipoli syötetään noin 1/3 kohdasta on impedanssi korkeampi kuin keskeltä syötettynä. Syöttöön tarvitaan 1:6 baluni, joka muuntaa impedanssin 300 ohmiin. Dipolin mitat ovat:

Kokonaispituus: 41.37m.
Ensimmäinen viiksi: 13.79m
Toinen viiksi: 27.58m

Sopivasti sijoiteltuna menee vireeseen ilman tuneriakin. Tunerin kanssa loistava keikka-antenni. Virveliä apuna käyttäen ripustettuna noin 15m korkeuteen vaakasuoraan. Antennin materiaali muovipäällysteinen kenttäparikaapeli. Siistin antennin saa tehtyä myös muovipäällysteisestä 1.5-3mm teräsvaijerista. Häviöt tällöin kupariin verrattuna noin 0.3dB

Baluneista!

Epäsymmetrisyydestään johtuen tämä antenni vaatii toimivan "virtabalunin" eli vaippavirtojen katkaisun. Toisaalta sovitus vaatii jännitebalunia eli impedanssimuunnoksen. Balunin täytyy siis olla tyypiltään oikeanlainen tai maitokauppabalunin lisäksi on vaippavirrat katkaistava joko ferriittiholkeilla syöttökaapelin ympärillä tai käämimällä syöttökaapeli sopivasti kelalle syöttöpisteen läheisyydessä (huom. Koksibaluni on kapeakaistainen!). Jos vaippavirtoja ei katkaise, kohisee antenni vastaanotossa todella pahasti vaikka syötössä olisikin "maitokauppabaluni".
Vaippavirtojen katkaisu ei muuta SWR:ää mihinkään. Eli sovitusta mittaamalla ei kohisevaa antennia tunnista. S-mittarissa ilmiö näkyy "hirveänä pohjakohinana" eli parin S-yksikön nousuna, josta kansanmies syyttää sähkölinjoja ja kodinelektroniikkaa.

Mittasimme jopa 20dB eroja signaali-kohinasuhteita vastaanotossa 7MHz:lla, kun vertailimme OCF-dipolia vaippavirtojen katkaisulla ja ilman. Kummassakin tapauksessa antennia syötettiin 1:4 balunilla. Riittävä arvo CMRR:lle lienee jossain 20-30dB paremmalla puolella.

Mukavaa luettavaa baluneista (sivulta 24 alkaen): www.audiosystemsgroup.com/RFI-Ham.pdf
Signleband koksibalunin mittoja ja vähän lyhempi balunijuttu

Mittaustuloksia ilman tuneria

Bandi	SWR
3.5MHz	2.0 alavireinen
7MHz	1.5 alavireinen
10MHz	ei vireessä
14MHz	1.2 ylävireinen
18MHz	1.5 keskellä vireessä
21MHz	2.0 alavireinen
24MHz	1.0 keskellä vireessä
28.0MHz	1.5
28.8MHz	1.0
29.7MHz	1.7
51.1MHz	1.0 keskellä vireessä
52MHz	3.0

Jompaa kumpaa viikseä lyhentämällä 10-20cm voisi virityksen saada alabandeilla paremmaksi. Tai sitten ei...

Mittaustulos valmiista antennista

Mittaustuloksia baluneista

Punainen piuha leikkii olevansa koaksiaalikaapeli...

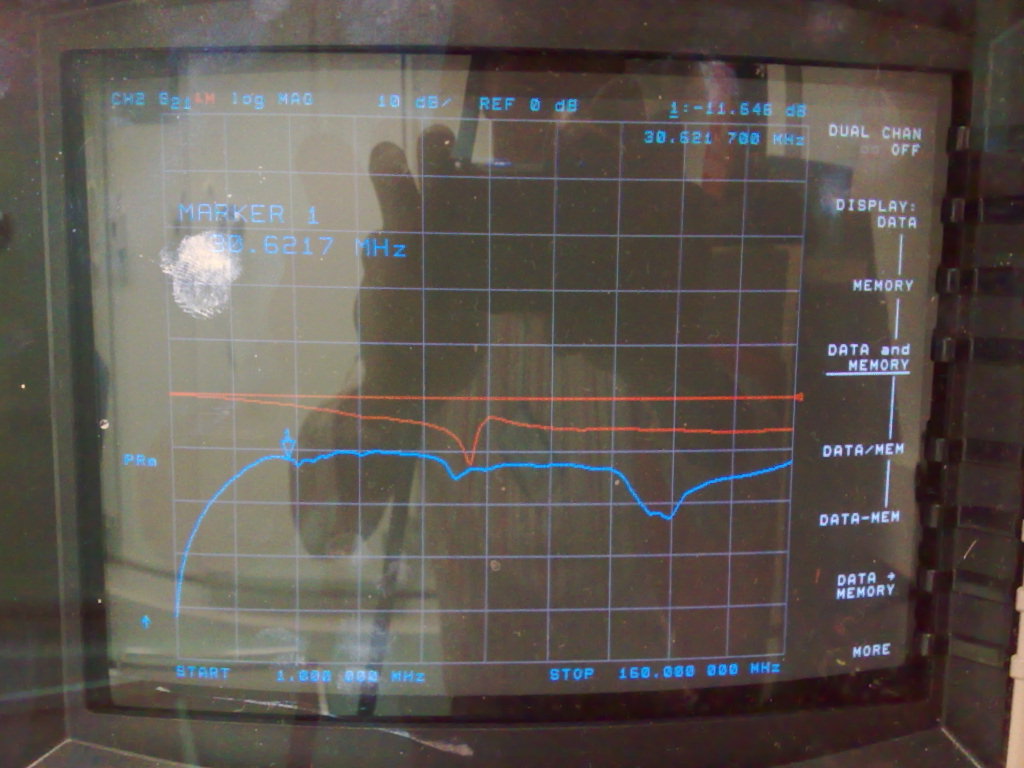

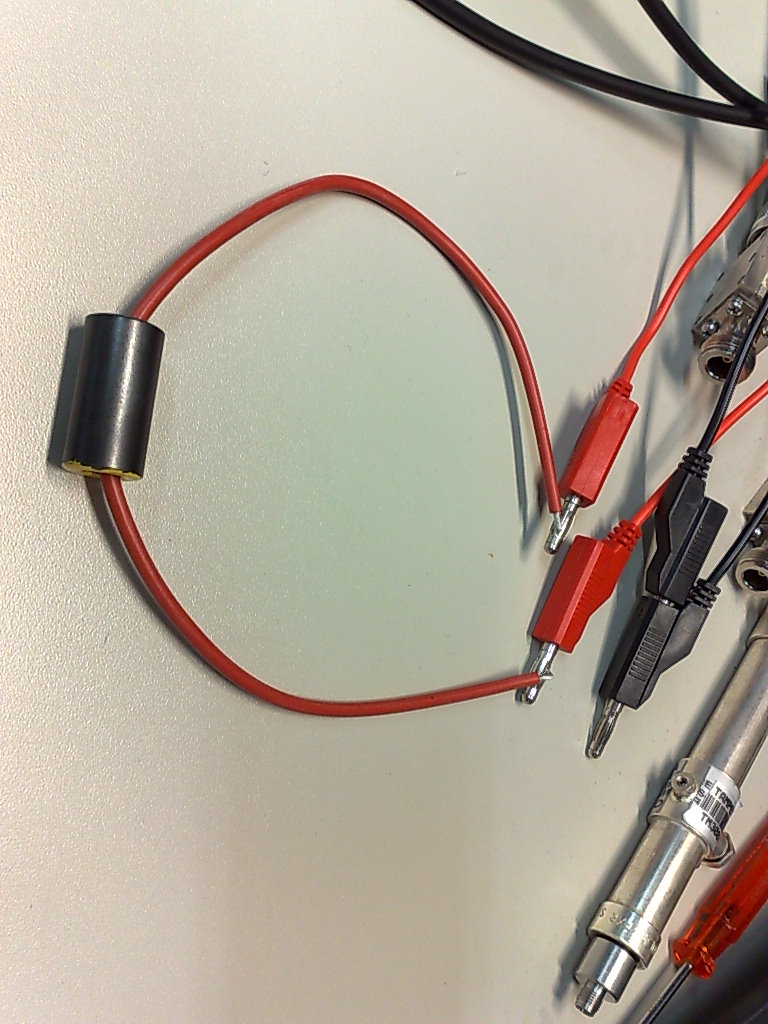

One ferrite gives about 10dB CMRR

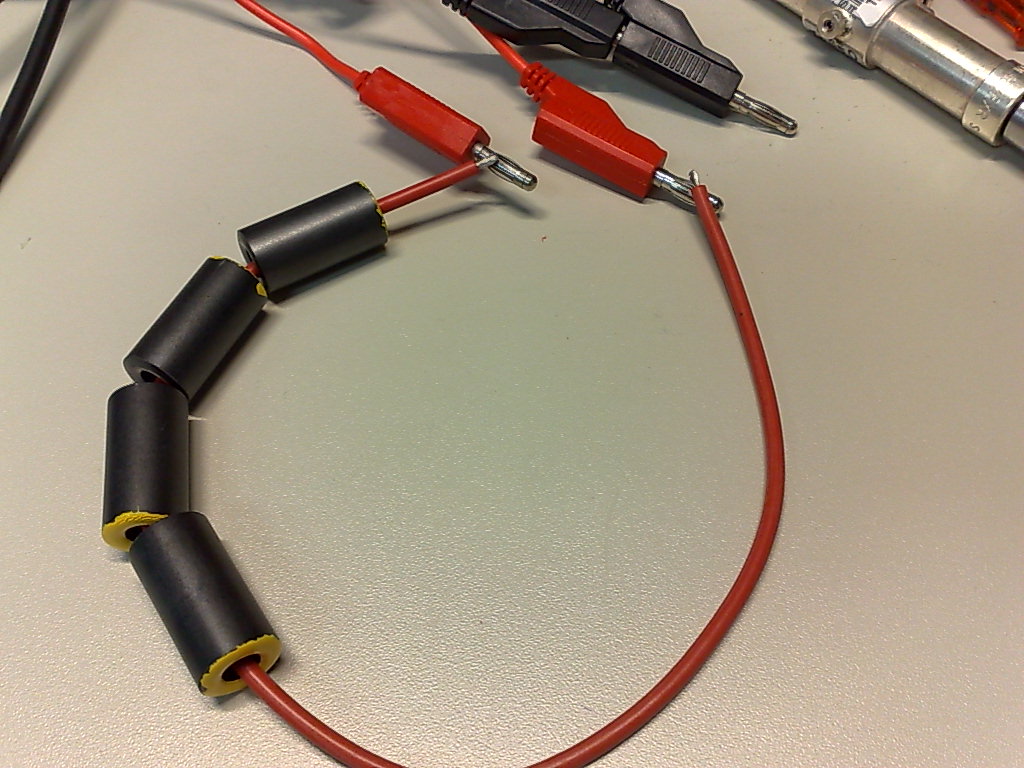

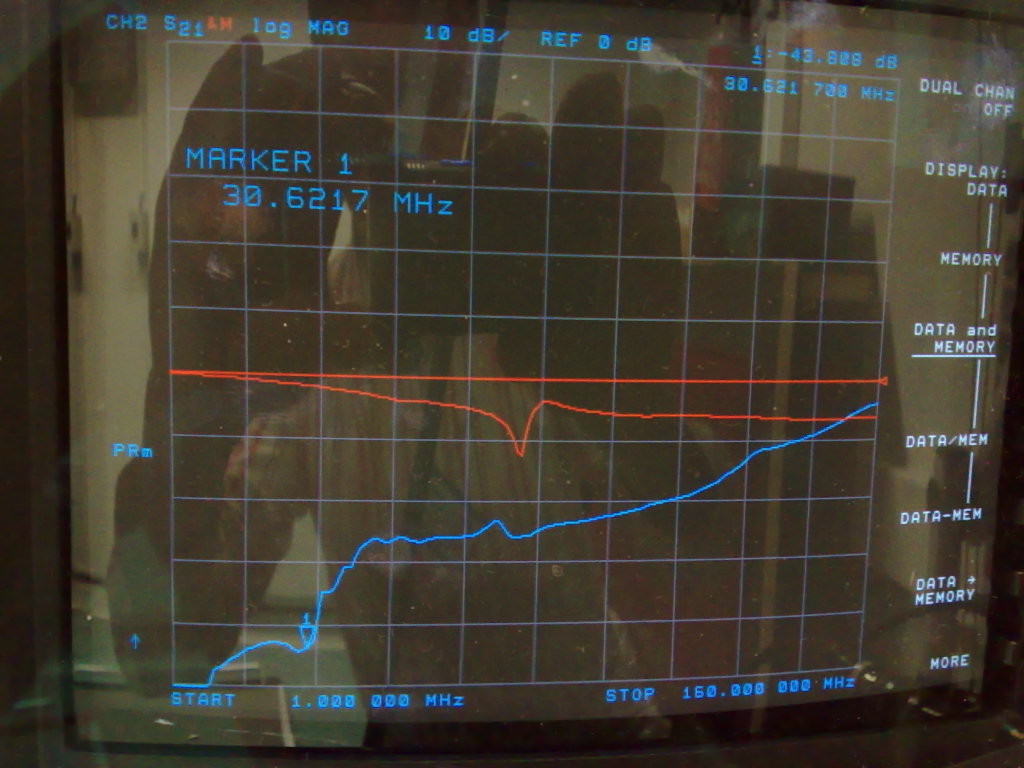

Four ferrites gives about 40 dB CMRR under 30 MHz

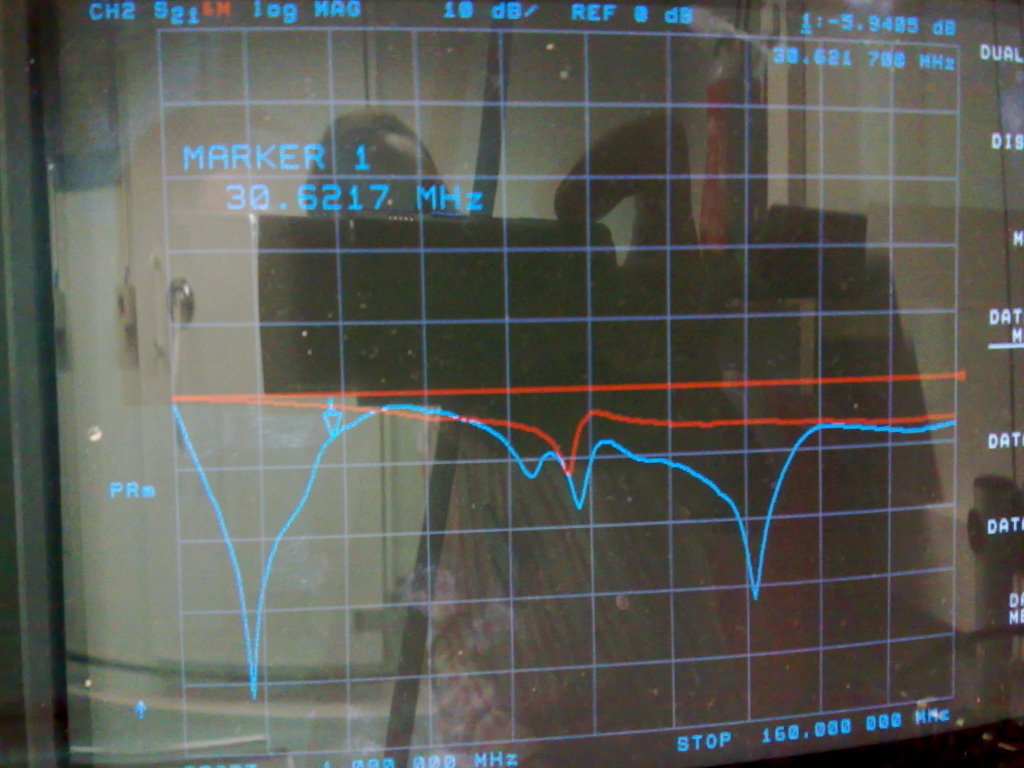

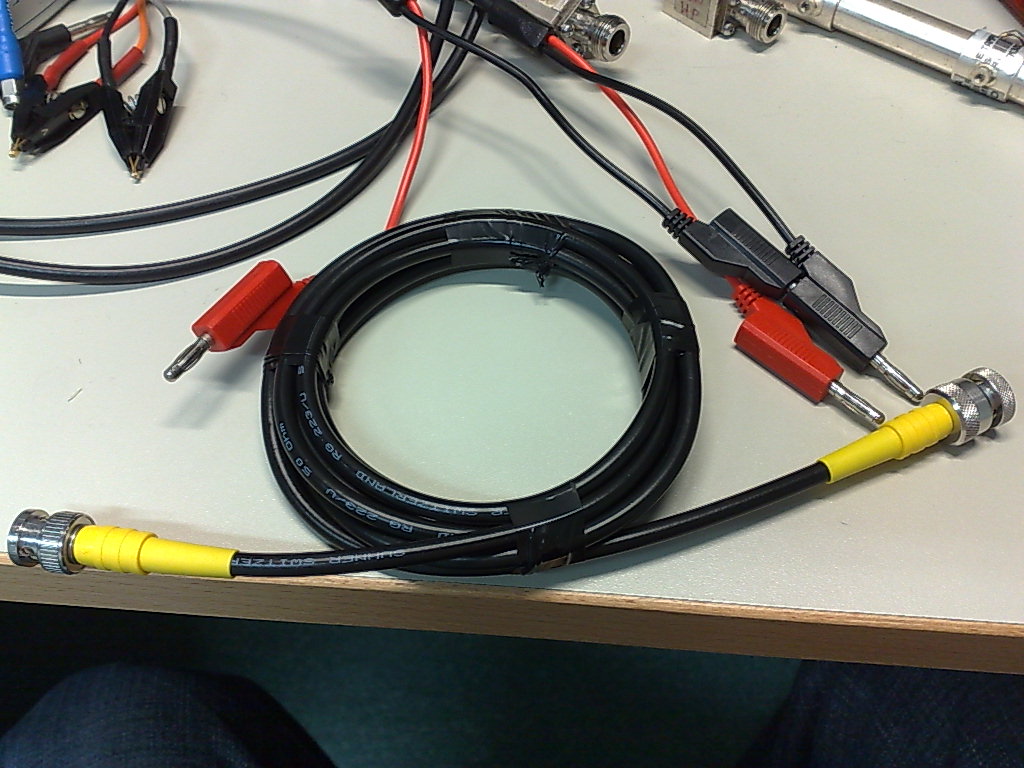

Coax choce is effective only in limited bandwidth:
