Finly BBC-112

  • Vastaanotin on R-kioskien myymä noin 10 euron hintainen lyhytaaltoalueella varustettu taskuradio.
  • ULA ja lyhytaaltoalueet toimivat, keskiaaltoalue käytännössä käytökelvoton kovan pohjapurinan vuoksi. Paikallisasemat kuitenkin kuuluvat.
  • Laitteessa kaksi piirilevyä, toisella taajuuslaskin & kello, toisella varsinainen radio. Taajuuslaskin helposti irrotettavissa ja käytetävissä omissa projekteissa.
  • Radio pohjautuu Samsungin valmistamaan piiriin S1A0426C02, AM/FM 1 chip radio. Piiri tunnetaan myös tunnuksella KA22426.
  • Radio on varustettu keraamisilla välitaajuussuotimilla joita kaksi kappaletta, 455khz/10,7mhz. Kelapurkkeja viisi, punainen keskiaaltoalueen oskillaattorikela, sininen ja vihreä lyhytaaltoalueiden oskillaattorikelat.Tämän lisäksi musta, fm-diskriminaattoripurkki ja keltainen, am-välitaajuuspurkki. Viritys konventionaaliseen tapaan säätökonkalla.
  • Radiossa ei lyhytaaltoalueella viritettyä etuastetta - peilitaajuudet tulevat yhtä kovaa kuin varsinaisetkin.
  • Radion saa virittämällä menemään aika laajalle alueelle, koeyksilön fm-alue ulottui aina 120mhz saakka pelkästään keloja ja säätökonkkia kiertelemällä. Sw-alueet myös helposti viritettävissä.
  • Keskiaaltoalueen suurimmaksi häiriölähteeksi osoittautui lcd-näytön piirikorttiin yhdistävä folioliuska. Kun liuskaan kiinnitettiin kaksipuolisella teipillä maadoitetusta alumiinifoliosta ja eristysnauhasta tehty suoja keskiaaltoalueen toimivuus parani radikaalisti ja purinat katosivat lähes kokonaan. Laskuri- ja radiokortin väliin kannattaa myös asentaa vastaava maadoitettu alumiinifolio tai läkkipeltiliuska.
  • Seppo Vimparin erinomaiset viritysohjeet löytyvät täältä.
  • Mikäli bandit ovat kohdallaan riittää että säätää am-alueella keltaisesta toko-purkista ja säätökondensaattorin pisteestä 3 kuuluvuuden maksimiin jotain heikkoa asemaa hyväksikäyttäen, fm-alueella sama operaatio suoritetaan mustasta toko-purkista ja säätökonkan pisteestä 1. Taajuusalueita voi viritellä halutuiksi säätökondensaattorin pisteistä 2 ja 4, piste 4 vaikuttaa kaikkiin lyhyaaltobandeihin ja keskiaaltoalueeseen, piste 2 ainoastaan ulaan.
  • Lyhytaaltoalueilla on käytössä erillisestä diskreetistä transistorista tehty etuaste (transistori keltaisen toko-purkin vieressä). Tämä näkyy laitteen noin 1,5mA lisääntyneenä virrankulutuksena kun aluevalitsin siirretään lyhytaaltoalueelle. Tämä 1,5mA kulutus jää päälle vaikka radio sammutettaisiin koska ilmeisesti virheen seurauksena etuasteen virta on otettu pisteestä jossa jännite aina päällä. Bugin voi korjata siirtämällä aluevalitsimelta tulevan virtajohdon (kulkee 330r vastuksen kautta) johonkin pisteeseen jossa jännite päällä vain radion ollessa käytössä. (Matti Henrikssonin kuvaus bugista tässä)


Klikkaa kuvaa jos haluat suurennoksen

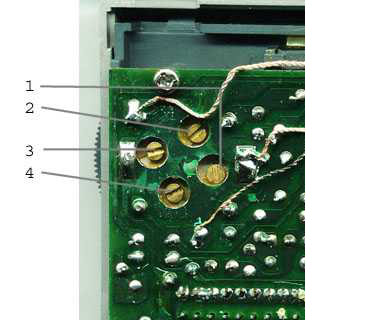

Säätökondensaattorin virityspisteet

1. fm-etuaste2. fm-oskillaattori
3.am-etuaste4. am-oskillaattori

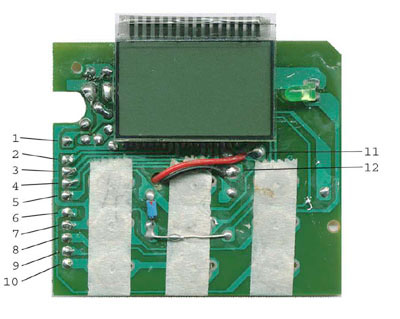

Taajuuslaskin/kellokortti

1. (pwr) +3v2. (in) laskuri=1/kello=0 valitsin
3. (out) herätys4. (in) taajuuslaskurin aluevalitsin
5. (in) am=1/fm=0 valitsin6. (out/in) ohjauslogiikka
7. (pwr) 0v / maa8. (out/in) ohjauslogiikka
9. (out/in) ohjauslogiikka10. (out/in) ohjauslogiikka
11. (in) fm-oskillaattori12. (in) am-oskillaattori

  • Piste 1 on laskurin käyttöjännite +3v.
  • Piste 2 valitsee halutun toiminnon. +3v=laskuri, 0v=kello.
  • Piste 3 on kellon herätyslähtö, open collector, vetää alas kellon hälyttäessä.
  • Piste 4 valitsee khz/mhz-näytön laskurin ollessa am-tilassa. +3v=khz, 0v=mhz. fm-tilassa valitsee tarkuuden, +3v=kaksi desimaalia, 0v=yksi desimaali.
  • Piste 5 valitsee laskurin toimintatilan am/fm.Indikaattoriteksti vaihtuu näytöllä ja laskuri vaihtaa myös välitaajuutta. if=455khz/10,7mhz. +3v=am, 0v=fm.
  • Ohjauslogiikkalinjat 6, ja 8-10 ohjaavat radiokortille sijoitettuja transistoreja jotka ohjaavat radion toimintoja.Ohjauslogiikkalinjat eivät ohjaa varsinaisen laskuri/kellopiirin toimintaa (menevät suoraan radiokortille) vaan radion tilatiedot tuodaan laskuripiirille pisteiden 2-5 kautta.
  • Piste 7 on sekä signaali- että powermaa.
  • Laskurikorttia voi käyttää joko taajuuslaskimena tai tai herätyskellona. Haluttu toiminto valitaan pisteiden 2, 4 ja 5 tilalla ja mitattavat signaalit tuodaan pisteisiin 11 ja 12. Käyttöjännite kytketään pisteisiin 1 ja 7.
  • Laskuri menee ainakin 450 mhz saakka.
  • Laskuri vähentää näyttämästä välitaajuuden (455khz/10,7mhz, valittavissa), tätä ominaisuutta ei tiettävästi saa kytkettyä pois.
