MC25PTL/TVL/EVH
Tässäpä hieman kuvia TVL-mopesta.
Kuvat © Johannes Karhula OH6HFX
Last updated Wednesday, 30th August 2000

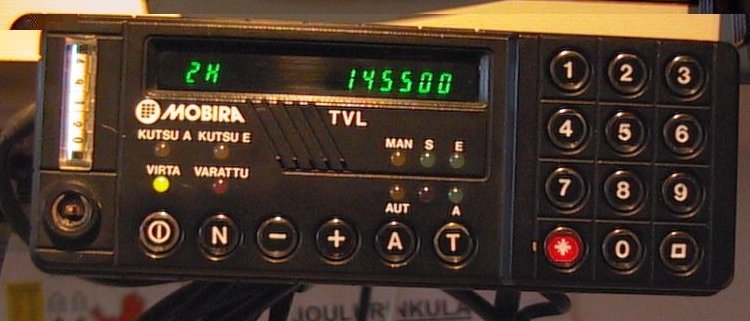

TVL-moppe eestä
MC25PTL/TVL/EVH-koneissa on kaikissa sama käyttölaite, naaman tekstit vaihtelevat version mukaan.

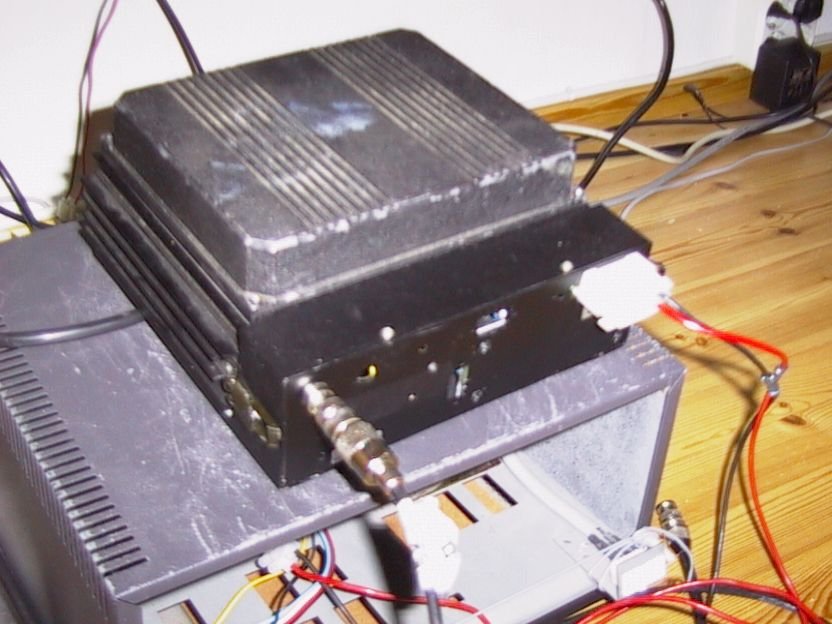

TVL-moppe takaa
Tämä kuva esittää pari miljoonaa kilometriä aura-autossa matkannutta TVL-moppe takaa
Erona perinteisempiin 25-sarjan koneisiin on koneen päällä näkyvä ns. pattikansi, joka sisältää seuraavat yksiköt:
-ARP-kutsukanavavastaanottimen välitaajuuskortti G5L (välitaajuus 16,9 MHz)
-ARP-kutsukanavavastaanottimen etupää ja sekoitin H2L
-jakovahvistin ja kutsukanavavastaanottimen paikallisoskillaattori HQ4
-simplex-vastaanottimen etupää ja sekoitin H2D (vain TVL-koneet)
-simplex-vastaanottimen kanavaoskillaattorit DF4 (vain TVL-koneet)
Huomatkaa kuvan professionaali lähestymistapa RG58-koaksiaalin liittämisessä mopen BNC-liittimeen...

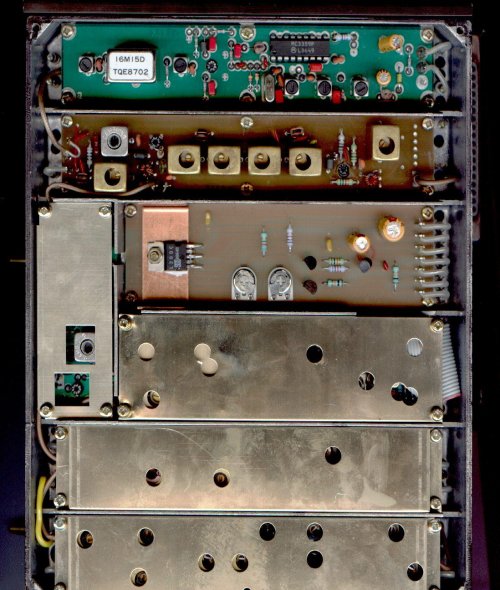

TVL-moppe alta
Modulit järjestyksessä ylhäältä alas:
-välitaajuusosa (HUOM! kuvan koneeseen on vaihdettu ns. pattikannen sisältä ARP-kutsukanavavastaanottimen 16,9 MHz välitaajuuskortti G5L alkuperäisen 21,4 MHz kortin G5C tilalle)
-etupää/mikseri H2B
-tehonsäätökortti BV2 (tästä kortista on myös muita versioita)
-taajuussynteesi XF9
-D7C-kortti, joka bufferoi taajuussynteesin signaalin lähettimelle ja kertoo sen kahdella vastaanottimen paikallisoskillaattoriksi (pieni kortti vasemmalla tehonsäätökortin ja synteesin päässä)
-mikrofonivahvistin ja modulaattori N6C
-kertoja ja TX-ohjain C1

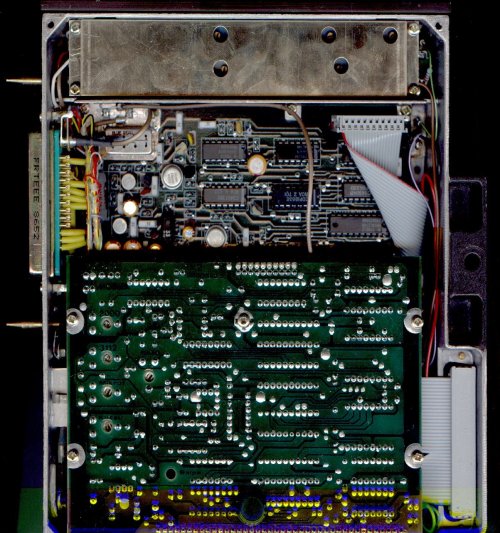

TVL-moppe päältä
Modulit järjestyksessä ylhäältä alas:
-lähettimen pääteaste BQ6
-audio/prosessori/DC-regulaattorikortti KL1 (pilkistää alimmaisena)
-signalointikortti TV1 tai TV2 (tyyppi riippuu laitteen iästä)
